大拉杆横向波纹补偿器在高炉煤气管道中的应用

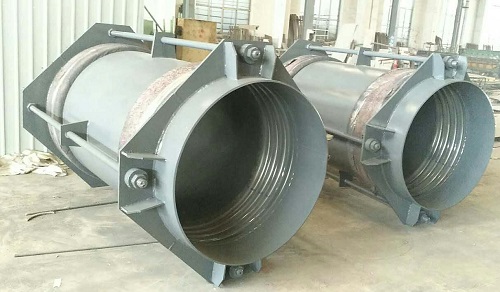

大拉杆横向波纹补偿器又叫复式拉杆波纹补偿器，它是由中间管连接的两个参数和波数相同的波纹管及拉杆、端板组成的挠性部件。主要用于补偿单平面或多平面弯曲管段的横向位移。四根长拉杆可以承受内部压力推力，补偿器自身吸收内压推力，不会对管道产生外力，无泄漏，广泛应用于供热管道以及钢厂高炉煤气管道。

下面我们就来说一说大拉杆横向波纹补偿器在高炉煤气管道中的应用。

高炉煤气是高炉炼铁生产过程中副产的可燃气体，由于煤气中含有氯离子，因此具有的腐蚀性，在波纹补偿器的选型中要考虑蚀的不锈钢材料，主要有316L材质、254材质以及825材质，根据现场使用工况及腐蚀情况来选择合适的材质，另一个重要的选型要素是补偿量，轴向补偿量决定了每组波纹的波数，横向补偿量决定了接管的长度，还要根据介质的压力设计金属波纹补偿器的波纹厚度，由于波纹管是一个弹性挠件，波纹太厚刚度值上升，疲劳寿命次数下降，但是又要满足管道的承压，因此要根据实际工况来选择波纹的厚度及层数，使其达到比较好的使用性能。
