矩形圆角波纹补偿器(CE波型)

矩形圆角波纹补偿器(CE波型)


一、产品介绍

矩形圆角波纹补偿器(CE波形)主要用于电厂烟风道,用来输送烟气、含尘气体、热风等介质,吸收管道的热膨胀,还可以起到减振降噪的作用。矩形圆角波纹补偿器采用矩形截面,圆角波形,有全高波型、半高波型,按照烟道尺寸及使用要求可以加工定做。

矩形圆角波纹补偿器是电站烟风道配套设备之一,管道中单个膨胀节承受二维方向位移,由两个膨胀节组成的可承受三维方向位移。

二、矩形圆角波纹补偿器选型建议:

1.用户需要根据管系热位移情况选定合适的矩形补偿器,还需要提供管道内流通的介质,以及介质的温度和设计压力,烟风道横截面的外形尺寸(长x宽),所选用的波形(全高波216mm、半高108mm)以及波数,单组可以做到1-4个波纹,要根据补偿量或者长度要求来确定波纹的数量,波纹补偿器生产厂家会根据这些使用参数来进行补偿器的结构设计和制造。

2.推荐波允许膨胀量:全高型△α=±24mm,半高型△α=±12mm

3.标准半高型补偿器适用于截面面积小于4.6平方米以及烟风道外形尺寸中有以边小于1.5mm但大于0.6mm的场合,标准全高型波纹补偿器适用于所有烟风道。

三、矩形圆角波纹补偿器的特点;

矩形圆角波纹补偿器结构紧凑、、具有防震、防失调等功能,主要用于电站锅炉岩峰系统中,也适用于冶金、化工等其它工业类似的烟风连接管道,单组膨胀节可以做到4个波,也可以做双组膨胀节可以用来补偿管道的三向位移,是维护管道运行的重要原件。

1.矩形圆角波纹补偿器拐角处圆弧钢板焊装加固,接口以槽钢制作结构件,增强了产品结构刚度,且整体产品线条流畅,外形流畅。

2.矩形圆角波纹补偿器在整体不失稳和保持基本工作刚度条件下降低管系推力,提高了产品的热补偿能力,达到降低管线建设中柔性件投入成本。

3.由于几何形状的适应性变,本产品在外加拉应力、压应力和交变应力作用下能处在良性力系中工作,回避了局部应力风险区,在不影响使用寿命的前提下,提高了产品的热循环许用次数。

4.矩形圆角波纹补偿器在波纹管焊装时,焊缝可以远离圆弧切点,在矩形单边小于2M时,焊缝可以减少一道,焊缝对口错边量降低,产品任一位置波纹管断面形状和波纹包线路长误差减小,波纹成型,拉弯成型丰满面圆滑,复合波纹管疲劳寿命良好大值理论依据。

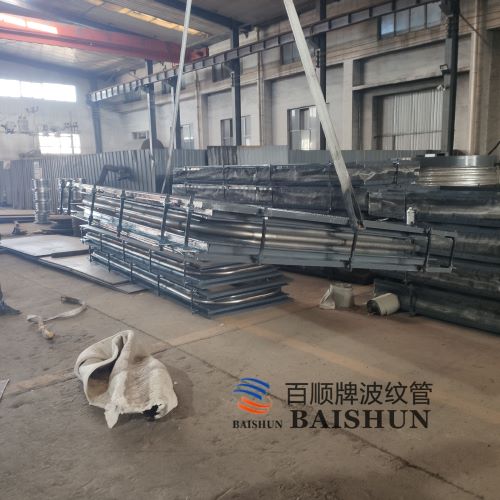

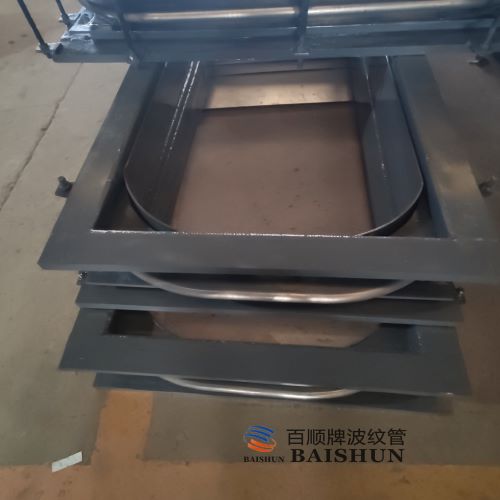

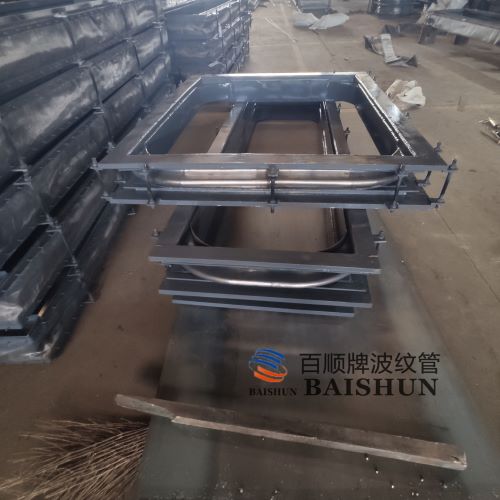

四、产品图片展示



五、售后服务及联系方式

河北伟业波纹管制造有限公司作为生产金属波纹补偿器、非金属补偿器的厂家,我们采用正规的《工业品买卖合同》与您签订买卖合同和技术协议,并且严格安装合同约定执行,为您提供好的产品以及服务,并且提供,产品质保期为自出厂起12个月,实行“三包”服务(包退、包换、包修),我公司生产的产品在出厂前都会进行质量检测,若出现质量问题,可直接联系售后服务人员,我们会给出一个合理的解决方案。作为生产波纹补偿器的老厂家,我们有着丰富的制造经验,的生产设备,为您提供优良的服务,联系电话13012021616

河北伟业波纹管制造有限公司位于河北省泊头市工业技术开发区。公司主营百顺品牌,公司分为两个生产厂区,是目前国内波纹补偿器(又称波纹管、补偿器、膨胀节、伸缩器、伸缩节)、非金属补偿器、钢制波纹管涵以及公路、涵洞、桥梁金属波纹涵管的大型制造企业。2000年,企业通过ISO9001质量体系认证;同期,百顺牌补偿器系列产品荣获“4A级河北优品牌”和“河北省著名商标”。本公司根据中华人民共和国GB/T12777研制生产的“百顺牌”波纹补偿器、金属软管及行业专用补偿器,应用微机进行技术设计,生产过程中采纳EJMA标准设计软件,设计先进,技术先进,产品具有经济、可靠和良好的性能。主要产品有轴向型、横向型、角向型及热风管线专用四大类多种规格补偿器。温度范围-200-1300℃、公称通径DN32-8000mm的各类补偿器,同时可跟据工作环境、条件及疲劳破坏次数为客户研制其它类型和用途的波纹补偿器。
